變壓器有載分接開關測試技術解析與應用要點

一、設備概述與測試意義

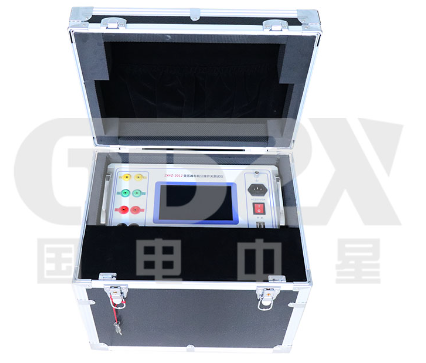

ZXYZ-2012變壓器有載調壓開關測試儀是依據DL/T846.8-2004行業標準設計的專用測試設備，主要用于檢測變壓器有載分接開關的動作順序、過渡時間、過渡電阻、三相同期性等關鍵參數。該設備在電力設備預防性試驗和交接試驗中具有重要作用，能夠有效評估分接開關的機械性能和電氣性能狀態。

二、核心功能特點分析

1. 智能化測試能力

●   自動波形分析：具備波形故障自動識別與標記功能，能夠輔助技術人員快速定位異常點

●   自適應顯示：采樣數據自動調節阻值與時間顯示幅度，便于觀察不同量級的測試結果

●   多功能兼容：支持Y0、Y、△型變壓器測試，阻值直接顯示無需換算

2. 操作便捷性設計

●   彩色觸摸屏界面：800×480分辨率液晶屏配合觸摸操作，支持外接鼠標

●   數據管理完善：內置存儲支持1000組數據，支持U盤擴展及Word報告生成

●   連續測試功能：可在測試過程中連續進行多組測量，減少設備停電時間

3. 測量技術優勢

●   四端法測量：采用四端接線方式，消除引線電阻影響，提高電阻測量準確性

●   雙量程配置：提供1A/0.2A雙檔位恒流源，覆蓋0.4Ω-100Ω的寬范圍測量

●   高采樣速率：30kHz采樣頻率配合0.1ms時間分辨率，確保波形細節完整捕捉

三、關鍵技術指標解讀

1. 測量精度保障

●   過渡電阻測量精度可達±5%讀數±0.1Ω

●   過渡時間測量精度達±0.5%讀數±0.2ms

●   電阻分辨率0.1Ω，滿足精細分析需求

2. 適應性設計

●   支持帶繞組或不帶繞組測試模式

●   △型變壓器可顯示三相同期性參數

●   工作環境適應-10℃～40℃溫度范圍

四、現場應用技術要點

1. 測試準備注意事項

●   確認被測變壓器類型及調壓方式

●   調容式有載開關需提前告知，以便采取相應測試策略

●   檢查測試引線連接可靠性，確保四端接線正確

2. 測試數據分析要點

●   關注過渡波形完整性，檢查是否存在斷點或異常振蕩

●   對比三相切換時間一致性，判斷機械同步性能

●   分析過渡電阻值變化趨勢，評估觸頭磨損狀況

3. 故障診斷應用

●   利用自動故障標記功能快速定位問題區域

●   結合歷史測試數據進行趨勢分析

●   通過波形特征識別常見故障類型

五、技術發展對比

與傳統測試方法相比，ZXYZ-2012型測試儀在以下方面具有明顯進步：

1.測試效率提升：自動化測試流程減少人工干預，單次測試時間縮短

2.數據分析深化：數字化波形記錄支持后續深入分析，而傳統方法多依賴現場判斷

3.數據管理完善：電子化報告生成便于建立設備測試檔案，支持長期狀態跟蹤

六、使用建議與展望

對于技術人員而言，建議：

1.熟練掌握設備操作流程，特別是不同變壓器類型的測試設置

2.建立完善的測試數據檔案，定期進行對比分析

3.關注測試環境影響因素，確保測量條件符合規范要求

隨著智能電網建設推進，有載分接開關測試設備正朝著更高自動化程度、更強數據分析能力和更好現場適應性方向發展。技術人員應持續關注相關技術進展，不斷提升測試工作質量，為變壓器安全穩定運行提供可靠的技術保障。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
