三臺試驗變壓器串級獲得更高電壓的接線原理圖

        串級試驗變壓器由多臺試驗變壓器組合而成，可單獨升壓，解決了一臺故障導致整套設備不能使用的問題。下面國電中星給大家介紹三臺試驗變壓器串級獲得更高電壓的接線原理圖。

        串級試驗變壓器的優勢在于，單臺試驗變壓器容量小，因此串級試驗變壓器具有體積小，重量輕，便于運輸、搬運和安裝，比高電壓等級下的試驗變壓器更經濟，結構也更加簡單。它既可以串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。整套裝置投資小，經濟實惠。

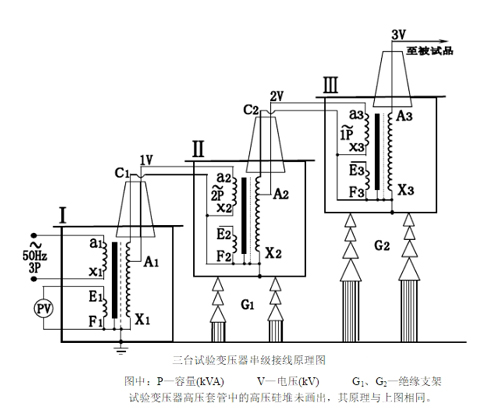

串級試驗變壓器的接線原理圖如下。

        在第一級和第二級的每個單元試驗變壓器中都有一個勵磁繞組A1、C1和A2、C2。在三臺串級試驗變壓器基本原理中，低壓電源加在試驗變壓器Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上，所以箱體對地是絕緣的，試驗變壓器Ⅰ的箱體是接地的。這樣第一級、第二級、第三級試驗變壓器對地的額定輸出電壓分別為1V、2V、3V，其額定容量分別為3P、2P、1P。
