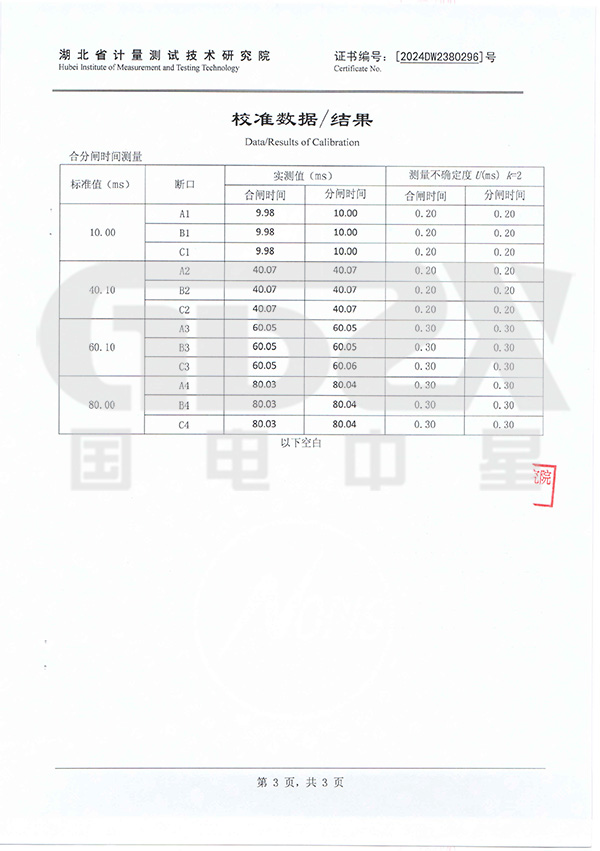

時間測量（12路）

固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期之差

合閘（分閘）彈跳時間（彈跳次數）

不同期測試范圍：1ms～99ms，分辨率：0.01ms

內觸發測試范圍：1ms～999ms，分辨率：0.01ms

1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms

外觸發測試范圍：0.01ms～200s

在1000ms以內準確率：0.05%±0.1ms

速度測量

剛分（剛合）速度

指定時間段（行程段或角度段）平均速度

測速范圍

0.1mm傳感器 0.01～20.00m/s，準確率:±0.1m/s

345°角度傳感器 0.01～20.00m/s，準確率:±0.1m/s

加速度傳感器 0.01～15.00m/s

激光傳感器0.01～15.00m/s。（選配）

行程測量

動觸頭行程（行程）（3路行程測量選配）

接觸行程（開距）

超行程

過沖行程或反彈行程

測量范圍

直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。

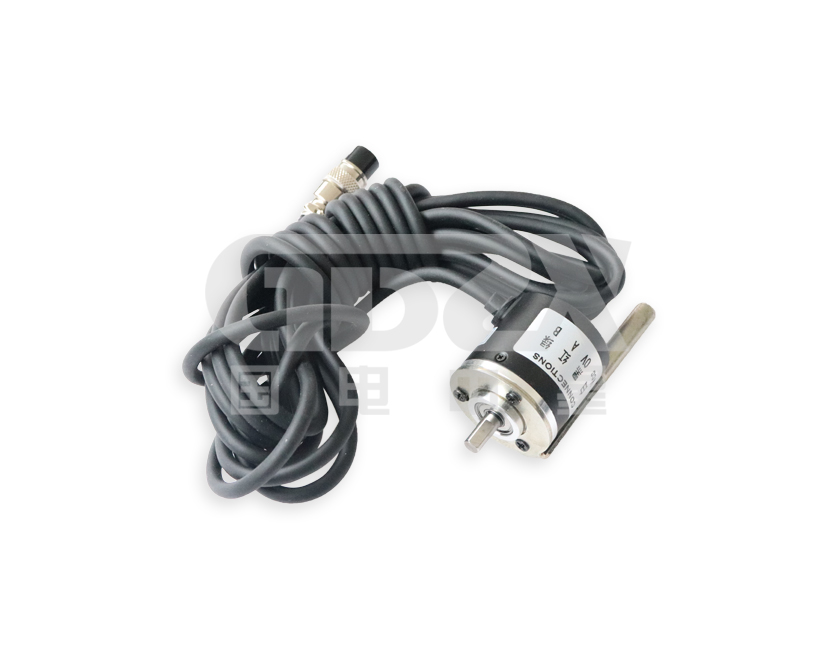

旋轉傳感器：345°，測量范圍：0-1000mm，分辨率:0.08°。
此傳感器有15度的無效區，安裝時在產品可看到傳感器有效區域，數值顯示在160-200度左右為佳

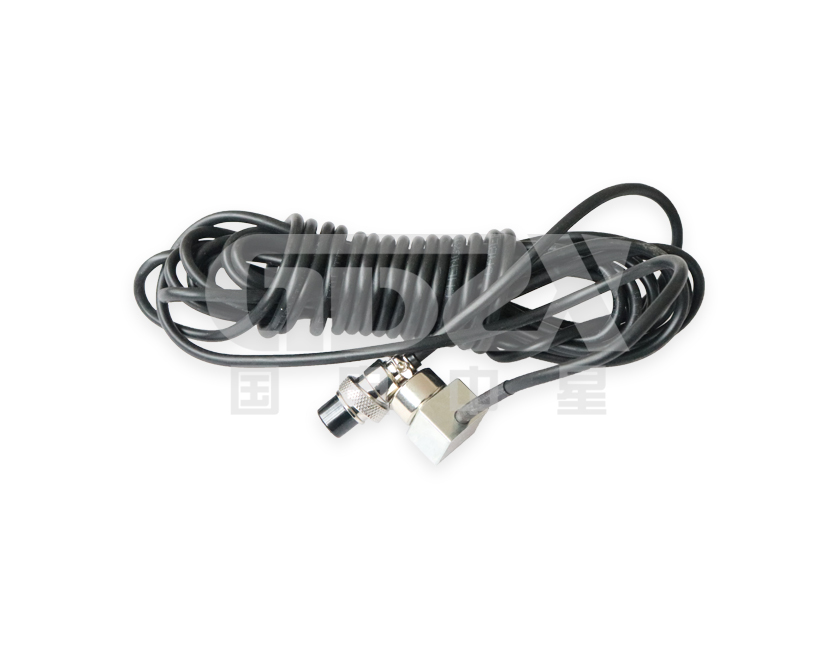

加速度傳感器測量范圍：0-300mm，分辨率:0.1mm

準確率:土(1%L+0.2)mm

線圈電流

最大電流20A,分辨率：0.01A。準確率:±5%

儀器電源

AC220V ± 10%；50Hz ± 10%

線圈電阻測量范圍

0～2000Ω,分辨率：0.01Ω。準確率:±5%

產品電源

AC220V ± 10%；50Hz ± 10%

直流電源輸出

DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)

外觸發觸發電壓

AC/DC10-300V，電流≤120A

隔離開關測量范圍

電壓輸出：DC6～270V（可調）

電源輸出時間：0.01-20秒（可設置）

斷口信號最大采集時間為200秒

可測斷口合、分閘時間、三相不同期、彈跳時間及次數

主機體積

450*400*220mm

使用環境

-20℃~+50℃

相對濕度

≤90%

配置選型表

型號名稱

功能參數

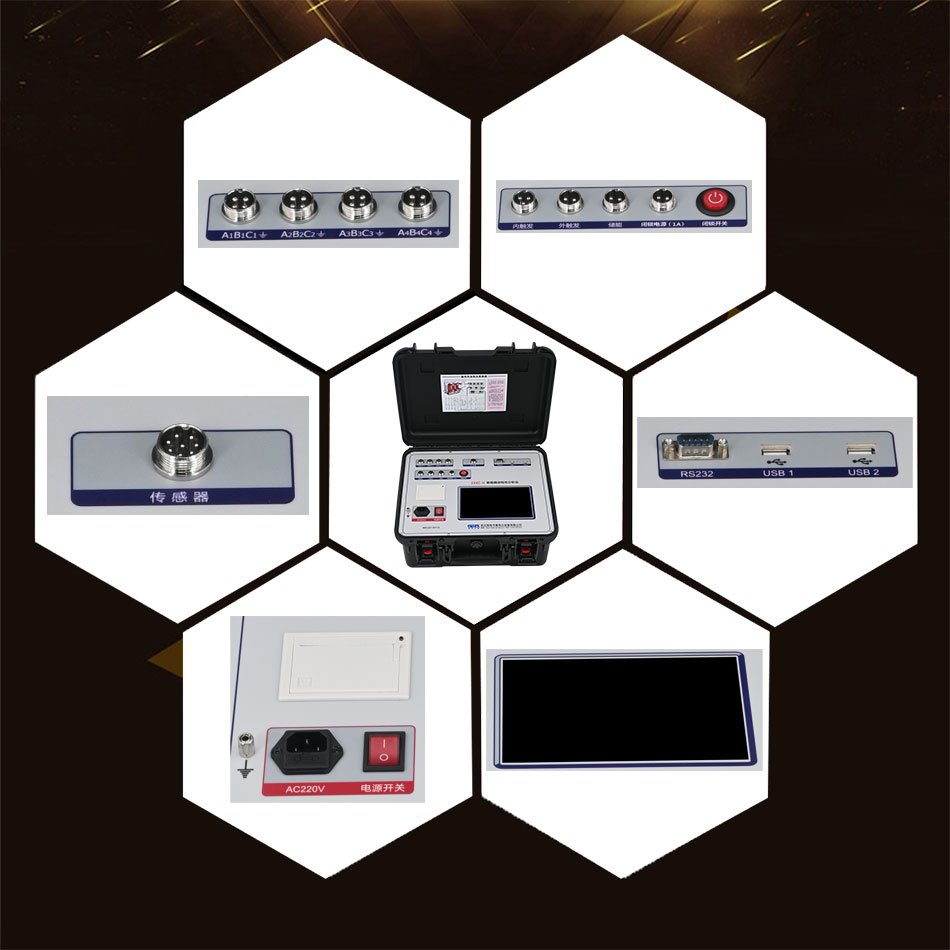

ZXKC-VI

常規型 配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能

ZXKC-VI2

豪華型 配置：在ZXKC-VI基礎上增加閉鎖電源功能

ZXKC-VI3

豪華型 配置：在ZXKC-VI2基礎上增加干接點（測永磁斷路器、少油開關及沒有二次控制回路圖專用）

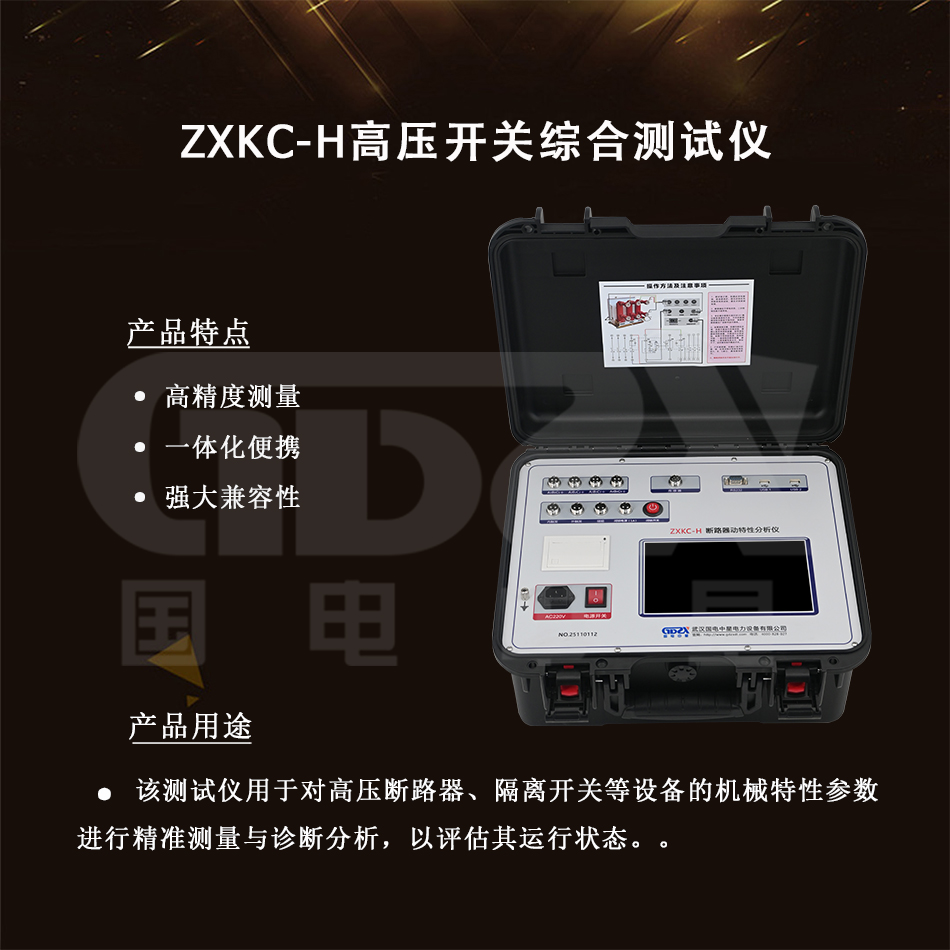

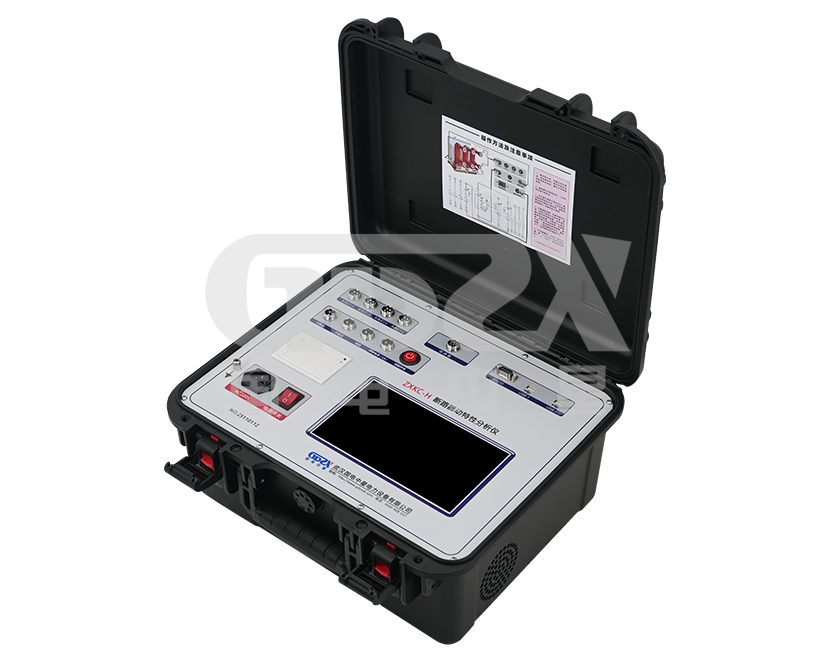

ZXKC-H

常規型 配置：12路斷口，觸摸屏，8.4寸彩屏顯示，U盤轉存，

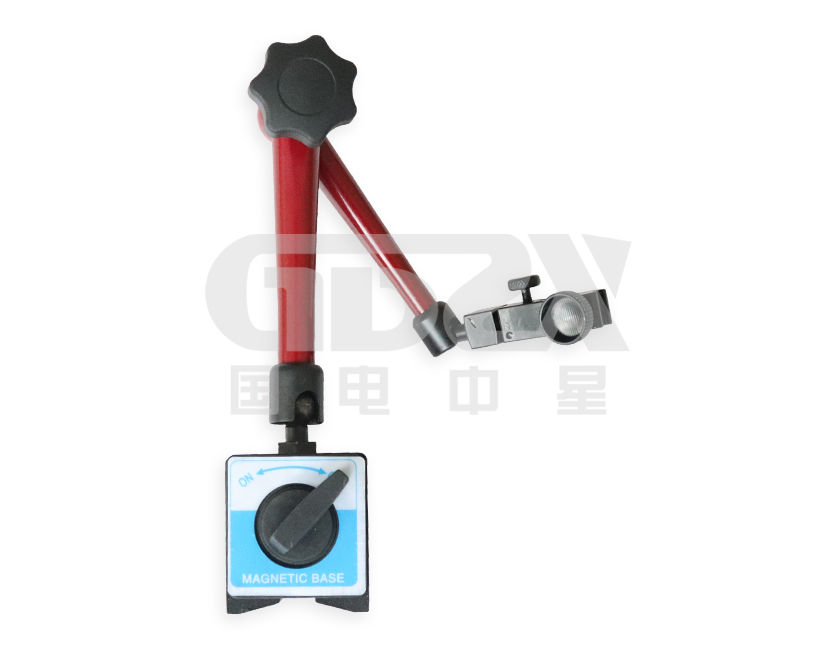

PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座

ZXKC-HA3

豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(3路)

ZXKC-HA6

豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(6路)

ZXKC-HB3

豪華型 配置：12路斷口，3路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，
PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座

ZXKC-HB6

豪華型 配置：12路斷口，6路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，
PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座

ZXKC-HC3

豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試

ZXKC-HC6

豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試

ZXKC-HD3

豪華型 配置：12路斷口，3路合閘電阻測試，3路雙端接地開關

ZXKC-HD6

豪華型 配置：12路斷口，6路合閘電阻測試，6路雙端接地開關

ZXKC-HE3

豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，200A動態電阻

ZXKC-HE6

豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，200A動態電阻

ZXKC-HF3

豪華型 配置：12路斷口，3路合閘電阻測試，200A動態電阻

ZXKC-HF6

豪華型 配置：12路斷口，6路合閘電阻測試，200A動態電阻

ZXKC-HG3

豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，3路雙端接地開關

ZXKC-HG6

豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，6路雙端接地開關

ZXKC-VI

常規型 配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能
